Pontiac Trans Sport Scheinwerferattrappe Beifahrerseite

Export Ausführung, ohne Reflektoren und Blinker.

Ausbau:

Beide Flügelmuttern der Scheinwerfer lösen und Scheinwerfer entnehmen.

Nun kann man mit einer 10er Nuss/Ratsche die beiden Muttern entfernen, die die Attrappe halten.

Wenn die Muttern entfernt sind, kann man die Attrappe nach vorne herausziehen.

Pontiac Trans Sport 2.3L 16V QUAD FOUR Zündspulen

Pontiac Trans Sport 2.3L 16V QUAD FOUR Zündspulen.

Pontiac Trans Sport 2.3L 16V QUAD FOUR Zündmodul

Pontiac Trans Sport 2.3L 16V Zündmodul

Das Zündmodul befindet sich in dem Alu-Deckel, welcher mit QUOD FOUR beschriftet ist.

Pontiac Trans Sport 2.3L 16V Zündspulenhalter

Pontiac Trans Sport

2.3L 16V QUAD FOUR

Zündspulenhalter

Statt mit Zündkerzenkabeln wird der Zündstrom der beiden Zündspulen mit diesem Zündspulenhalter übertragen.

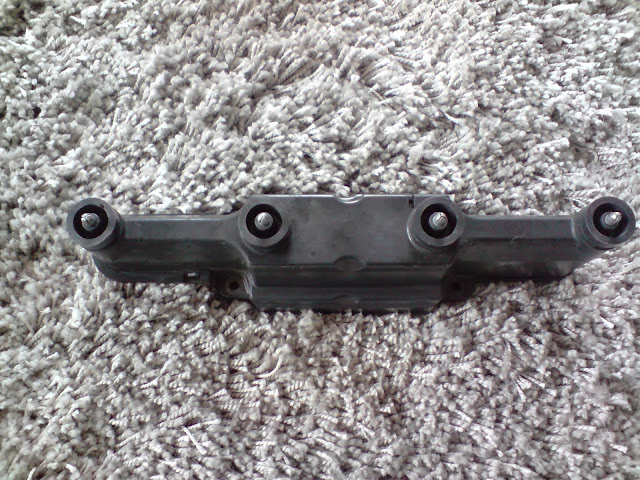

Auf diese vier Anschlüsse werden vier Kerzenstecker aufgesteckt.

In dieser Öffnung finden zwei Zündspulen Platz.



 Mit einem Messgerät kann man den Zündspulenhalter auf Durchgang prüfen.

Jeder diese Federn stellt eine Verbindung zum rückseitigen Anschluss der Zündkerzenstecker her.

Wer kein Messgerät zur Hand hat findet vielleicht im Kinderzimmer noch ein Vedes Electra Ratespiel.


Leuchtet das Electra haben Sie die funktionierende Verbindung gefunden.
